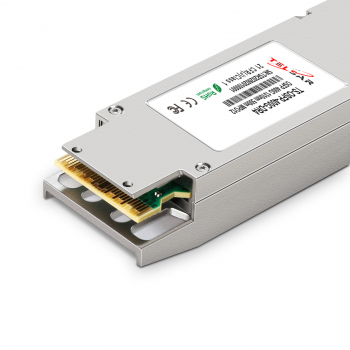

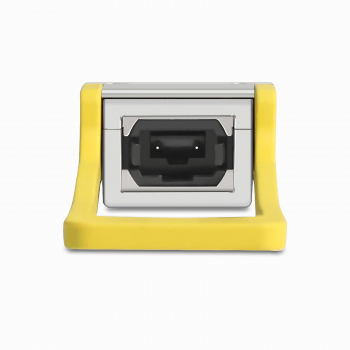

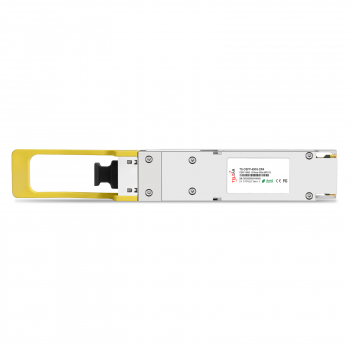

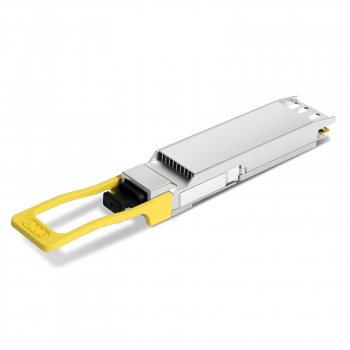

Модуль оптический OSFP (400G), до 500м, DDM, MPO12 - TS-OSFP-400G-DR4 TELSAR
Модуль оптический OSFP (400G), до 500м, DDM, MPO12 - TS-OSFP-400G-DR4 TELSAR
Модуль оптический OSFP (400G), до 500м, DDM, MPO12 - TS-OSFP-400G-DR4 TELSAR
Модуль оптический OSFP (400G), до 500м, DDM, MPO12 - TS-OSFP-400G-DR4 TELSAR
Модуль оптический OSFP (400G), до 500м, DDM, MPO12 - TS-OSFP-400G-DR4 TELSAR
Модуль оптический OSFP (400G), до 500м, DDM, MPO12 - TS-OSFP-400G-DR4 TELSAR

Модуль оптический OSFP (400G), до 500м, DDM, MPO12 - TS-OSFP-400G-DR4 TELSAR


TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.
Базовая цена - 105 600 p
Оптовая цена - 102 432 p

цена указана за шт.

Трансивер TS-OSFP-400G-DR4 TELSAR разработан для использования в линиях связи 400 Gigabit Ethernet на расстоянии более 500 метров по одномодовому волокну. На стороне передатчика модуль преобразует четыре канала электрических данных со скоростью 53.125 ГБод (PAM4) в четыре канала параллельных оптических сигналов со скоростью передачи данных 53.125 ГБод (PAM4). На стороне приема модуль преобразует четыре канала параллельных оптических сигналов со скоростью передачи данных 53.125 ГБод (PAM4) в четыре канала выходных электрических данных со скоростью 53.125 ГБод (PAM4). Модуль разработан в соответствии с OSFP MSA. Он спроектирован так, чтобы выдерживать самые жесткие внешние условия эксплуатации, включая температуру, влажность и электромагнитные помехи.





Особенности

  • Форм-фактор OSFP с возможностью горячей замены
  • Скорость передачи данных: совокупная скорость передачи данных 425 Гб/с и скорость разветвления 106.25 Гб/с
  • Оптический интерфейс: соответствие стандартам 400GBASE-DR4 и 4x100GBASE-DR
  • Передатчик: EML 1310нм передатчик
  • Электрический интерфейс: соответствие стандартам 400GAUI-4 и 4x100GAUI-1
  • Приемник: матрица PIN и TIA на стороне приема
  • Интерфейс управления: интерфейс управления I2C
  • Дальность: до 500м по одномодовому волокну MPO-12/APC
  • Энергопотребление: 9 Вт макс
  • Рабочая температура корпуса: 0 ~ 70 ℃
  • Источник питания: один источник питания 3.3В



Absolute Maximum Ratings

Parameter

Symbol

Min

Typical

Max

Unit

Storage Temperature

Ts

-40



85

°C

Storage Relative Humidity (non-condensation)

RH

5



95

%

Supply Voltage

Vcc

-0.5



3.6

V

Supply Voltage

PIN





5.0

dBm







Recommended Operating Conditions

Parameter

Symbol

Min

Typical

Max

Unit

Operating Case Temperature

TC

0



70

。C

Signaling Rate, each lane





53.125



GBd

Data Rate Accuracy



-100



100

ppm

Power Supply Voltage

Vcc

-3.135

3.3

3.465

V

Pre-FEC Bit Error Ratio







2.4E-4



Transmission Distance







500

m





Optical Specification

Optical Transmitter

Parameter

Symbol

Min

Typical

Max

Unit

Signaling rate, each lane

SR

53.125+/-100ppm

GBd

Modulation format



PAM4



Lane wavelength

λ

1304.5

1311.0

1317.5

nm

Side-mode suppression ratio

SMSR

30





dB

Average launch power, each lanea

AOPTX

-2.9



4.0

dBm

Outer Optical Modulation Amplitude (OMAouter), each laneb

OMATX

-0.8



4.2

dBm

Launch power in OMAouter minus TDECQ, each lane



-2.2





dBm

Transmitter eye closure for PAM4 (TECQ), each lane

TECQ





3.4

dB

Average launch power of OFF transmitter, each lane

AOPOFF





-15

dB

Extinction ratio, each lane

ER

3.5





dB

RIN21.4OMA







-136

dB/Hz

Optical return loss tolerance

RLTol





21.4

dB



Transmitter reflectancec

Reflectance_ Tx







-26



dB



Notes:

  1. Average launch power, each lane (min) is informative and not the principal indicator of signal

strength. A transmitter with launch power below this value cannot be compliant; however, a value above this does not ensure compliance.

  1. Even if the TDECQ < 1.4 dB, the OMAouter (min) must exceed these values.
  2. Transmitter reflectance is defined looking into the transmitter.









Optical Receiver

Parameter

Symbol

Min

Typical

Max

Unit

Signaling rate, each lane

SR

53.125 53.125+/-100ppm

GBd

Modulation format



PAM4



Lane wavelengths

λ

1304.5

1311.0

1317.5

nm

Damage threshold, each lanea

DThd

5





dBm

Average receive power, each laneb

AOPRX

-5.9



4

dBm

Receive power (OMAouter), each lane

OMARX





4.2

dBm

Receiver reflectance

Reflectance_Rx





-26

dB

Receiver sensitivity (OMAouter), each lanec

RxSens





-4.4

dBm

Stressed receiver sensitivity (OMAouter), each laned

SRS





-1.9

dBm

Conditions of stressed receiver sensitivity test:e

Stressed eye closure for PAM4 (SECQ), lane under test





3.4



dB

OMAouter of each aggressor lane





4.2



dBm





Rx LOS

LOS Assert



-15





dBm

LOS De-assert







-7.5

dBm

LOS Hysteresis



0.5



5

dB



Note:

  1. The receiver shall be able to tolerate, without damage, continuous exposure to an optical input signal having this average power level. The receiver does not have to operate correctly at this input power.
  2. Average receive power, each lane (min) is informative and not the principal indicator of signal strength. A received power below this value cannot be compliant; however, a value above this does not ensure compliance.
  3. Receiver sensitivity (OMAouter), each lane (max) is informative and is defined for a transmitter with SECQ of 0.9 dB.
  4. Measured with conformance test signal at TP3 for the BER = 2.4E-4. e. These test conditions are for measuring stressed receiver sensitivity. They are not characteristics of the receiver.





Electrical Specifications



Parameter

Test  Point



Min



Typical



Max



Unit

Signaling rate, each lane

TP1

53.125 ± 100 ppm

GBd

Differential pk-pk voltage tolerance

TP1a

750





mV

Peak-to-peak AC common-mode voltage tolerance



TP1a



25







mV

Differential-mode to common-mode return loss, RLcd



TP1

Equation (120G–2)







dB

Effective return loss, ERL

TP1

8.5





dB

Differential termination mismatch

TP1





10

%

Module stressed input tolerance

TP1a

See 120G.3.4.3

-

Single-ended voltage tolerance range

TP1a

–0.4



3.3

V

DC common-mode voltage tolerance

TP1

-0.35



2.85

V

Module stressed input tolerance test :

Pattern generator transition time

TP1a



9



ps

Applied peak-peak sinusoidal jitter

TP1a



Table 162-16





Eye height

TP1a



10



mV

Vertical eye closure, VEC

TP1a

12



12.5

dB

Crosstalk differential peak-to-peak voltage

TP4



845



mV

Crosstalk transition time

TP4



8.5



ps





Module output characteristics at TP4





Parameter

Test  Point



Min



Typical



Max



Unit

Signaling rate, each lane

TP4

53.125 ± 100 ppm

GBd

Peak-to-peak AC common-mode voltage tolerance



TP4







25



mV

Differential peak-to-peak output voltage

Short mode

Long mode



TP4





600



845



mV

Eye height

TP4

15





mV

Vertical eye closure, VEC

TP4





12

dB

Common-mode to differential-mode return loss, RLdc



TP4

Equation   (120G–1)







dB

Effective return loss, ERL

TP4

8.5





dB

Differential termination mismatch

TP4





10

%

Transition time

TP4

8.5





ps

DC common-mode voltage tolerance

TP4

-0.35



2.85

V







Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК
Производитель (бренд): TELSAR
Применение: Коммерческое
Размещение: В слот для модулей
Тип: MPO/MTP
Тип волокна: SMF (одномодовое)
Форм-фактор: OSFP
Скорость передачи данных: 400 Гбит/с
Дальность передачи: 500 м
Оптический бюджет: 4 дБ
