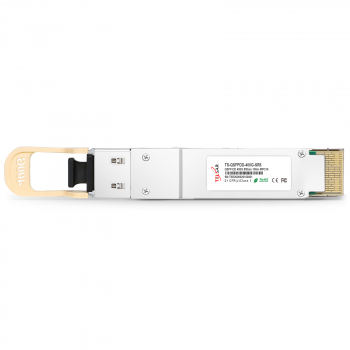

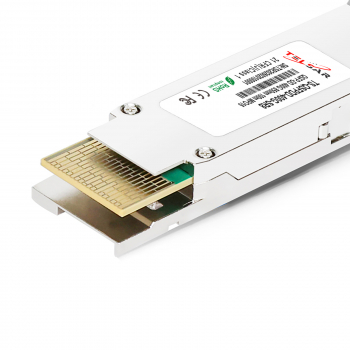

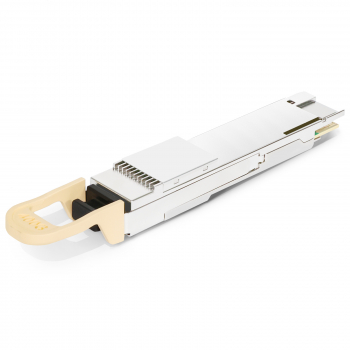

TS-QSFPDD-400G-SR8 TELSAR - модуль оптический QSFP-DD (400G), до 100м, DDM, MPO16

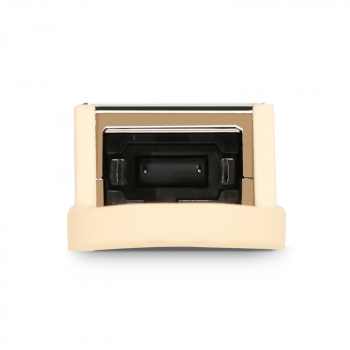

Оптический модуль TS-QSFPDD-400G-SR8 с форм-фактором QSFP-DD предназначен для передачи данных в многомодовых оптических волокнах (MMF) со скоростью до 8 x 53.125 Гбит/с на канал с использованием формата модуляции PAM4 при максимальной дальности до 100м. Рабочая длина волны 850нм, оптический бюджет 3,5 дБ. Интегрированные массивы VCSEL-лазеров (850 нм) и фотодетекторов (PD). Оптический интерфейс с одиночной розеткой разъема MPO-16. Поддерживает функцию Digital Diagnostics Monitoring (DDM) для контроля параметров производительности в реальном времени. Соответствует стандартам IEEE 802.3cd, QSFP-DD MSA и CMIS4.0.
Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.
|
Parameter |
Min |
Typical |
Max |
Unit |
|
Signaling Rate, each lane (range) |
26.5625±100ppm |
GBd |
||
|
Center Wavelength Range |
840 |
|
860 |
nm |
|
Modulation Format |
PAM4 |
|||
|
Average receive power, each lane |
-8.4 |
|
4 |
dBm |
|
Receive power, each lane (OMAouter) |
|
|
3 |
dBm |
|
Receiver reflectance |
|
|
-12 |
dB |
|
Stressed receiver sensitivity (OMAouter), each lane |
|
|
-3.4 |
dBm |
|
Receiver sensitivity (OMAouter), each lane |
Max(-6.5, SECQ-7.9) |
dBm |
||
|
Receiver Damage Threshold, each lane |
|
|
5 |
dBm |
|
Stressed eye closure for PAM4 (SECQ), lane under test |
|
4.5 |
|
dB |
|
SECQ – 10log10(Ceq) (max), lane under test |
|
|
4.5 |
dB |
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | MPO/MTP |
| Тип волокна: | MMF (многомодовое) |
| Форм-фактор: | QSFP-DD |
| Скорость передачи данных: | 400 Гбит/с |
| Дальность передачи: | 100 м |
| Оптический бюджет: | 3.5 дБ |
