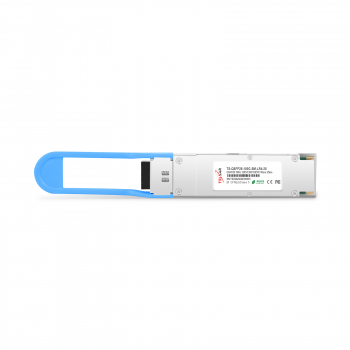

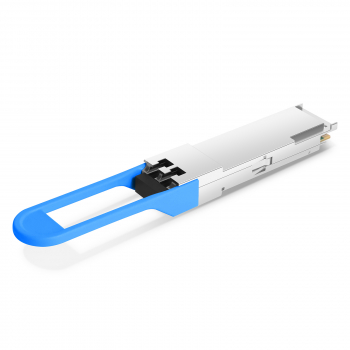

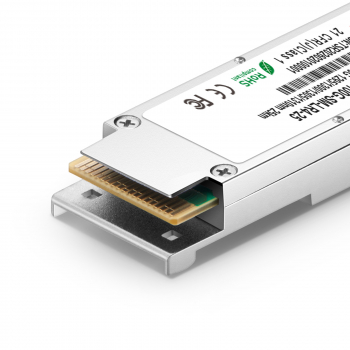

TS-QSFP28-100G-SM-LR4-25 TELSAR - оптический трансивер для работы по одномодовому волокну на базе архитектуры 4x25G. 4 передатчика, 4 приемника и оптический мультиплексор/демультиплексор (MUX/DeMUX) в малогабаритном корпусе, обеспечивающие передачу данных на скорости до 112 Гбит/с в компактном форм-факторе QSFP28.

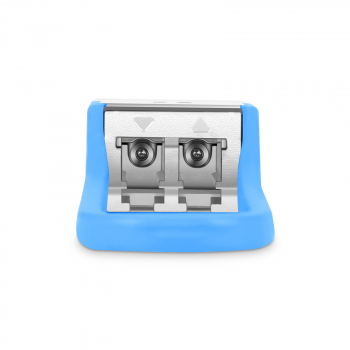

Оптическое подключение осуществляется через два разъема LC для одномодового волокна (SMF): один для передачи (Tx), другой для приема (Rx). Каналы передачи и приема состоят из 4 линий LAN-WDM со скоростью 25 Гбит/с каждая, длины волн которых лежат в диапазоне 1300 нм. Трансивер QSFP28 LR4 разработан для применения в линиях связи протяженностью до 25 км.
Трансивер создан на базе технологии PLC с использованием планарных оптоэлектронных компонентов без применения элементов открытого оптического пространства (free space elements). Уникальная конструкция оптического движка обеспечивает непревзойденную компактность при сохранении высокой.
Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.
|
Parameter |
Symbo |
Min |
Max |
Unit |
Notes |
|
Storage Temperature Range |
Tsrg |
-40 |
+85 |
℃ |
|
|
Supply Voltage |
Vcc |
0 |
4 |
V |
|
|
Maximum Average Input Optical Power per Lane (Damage Threshold |
PiN |
5.5 |
|
dBm |
|
|
Relative Humidity |
RH |
10% to 90% non-condensing |
|
||
|
Parameter |
Symbol |
Min |
Max |
Unit |
Notes |
|
Case Temperature-Operating |
TcASE |
0 |
70 |
℃ |
|
|
Supply Voltage |
Vcc |
3.14 |
3.46 |
V |
|
|
Power Consumption |
PDiss |
|
3.5 |
W |
|
|
Power Consumption-LP Mode |
Ppiss-LP |
|
1.5 |
W |
|
|
Transmitter Parameter |
Lane |
Min |
Typical |
Max |
Unit |
Notes |
|
Signaling rate,each lane |
|
25.78125±100 ppm |
Gb/s |
|
||
|
Lane Wavelength Range |
Lane 0 Lane 1 Lane 2 Lane 3 |
1294.53 1299.02 1303.54 1308.09 |
/ / / / |
1296.59 1301.09 1305.63 1310.19 |
nm nm nm nm |
|
|
Average Optical Power per lane |
|
-4.3 |
|
4.5 |
dBm |
|
|
Total Average Launch Power |
|
|
|
10.5 |
dBm |
|
|
Optical Modulation Amplitude (OMA),each lane |
|
-1.3 |
|
4.5 |
dBm |
|
|
Launch Power in OMA minus TDP,each lane |
|
-2.3 |
|
|
dBm |
|
|
Transmitter and Dispersion Penalty (TDP)each lane |
|
|
|
2.2 |
dB |
|
|
Average Launch Power per Lane @TX Off State |
|
|
|
-30 |
dBm |
|
|
Extinction Ratio |
|
4 |
|
|
dB |
|
|
Relative Intensity Noise (OMA) |
|
|
|
-130 |
dB/Hz |
|
|
Side-Mode Suppression Ration (SMSR) |
|
30 |
|
|
dB |
|
|
Optical Return Loss Tolerance |
|
|
|
20 |
dB |
|
|
Transmitter Reflectance |
|
|
|
-12 |
dB |
|
|
Transmitter Eye Mask Definition {X1,X2,X3,Y1,Y2,Y3} |
0.25,0.4,0.45,0.25,0.28,0.4 |
|
1 |
|||
|
Transmitter Output Power Monitor Accuracy |
|
-3 |
|
3 |
dB |
|
|
Receiver Parameter |
Lane |
Min |
Typical |
Max |
Unit |
Notes |
|
Signaling rate,each lane |
|
25.78125±100 ppm |
Gb/s |
|
||
|
Lane Wavelength Range |
Lane 0 Lane 1 Lane 2 Lane 3 |
1294.53 1299.02 1303.54 1308.09 |
/ / / / |
1296.59 1301.09 1305.63 1310.19 |
nm nm nm nm |
|
|
Damage Threshold |
|
5.5 |
|
|
dBm |
|
|
Average Receive Power,each lane |
|
-10.6 |
|
4.5 |
dBm |
|
|
Receive Power,each lane (OMA) |
|
|
|
4.5 |
dBm |
|
|
Receiver Reflectance |
|
|
|
-26.0 |
dB |
|
|
Receiver Sensitivity (OMA)per lane |
|
|
|
-8.6 |
dBm |
2 |
|
Stressed receiver sensitivity(OMA),each lane |
|
|
|
-6.8 |
dBm |
3 |
|
Receive Power Monitor Accuracy |
|
-3.0 |
|
3.0 |
dB |
|
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | Dual Fiber |
| Тип волокна: | SMF (одномодовое) |
| Форм-фактор: | QSFP28 |
| Скорость передачи данных: | 100 Гбит/с |
| Дальность передачи: | 25 км |
| Оптический бюджет: | 10 дБ |
