Подробное описание и характеристики TS-QSFP28-100G-SM-ZR4-80

Описание

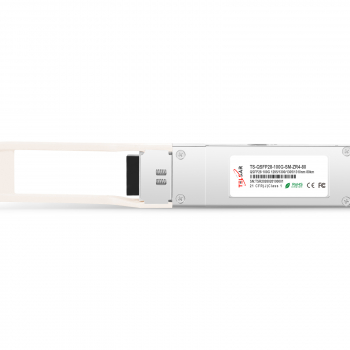

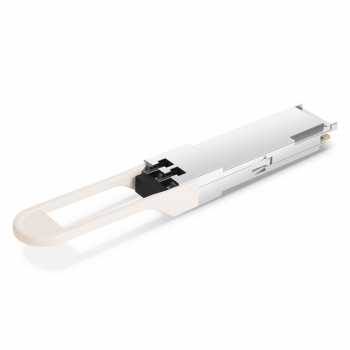

TS-QSFP28-100G-SM-ZR4-80 TELSAR — это приемопередающий модуль, предназначенный для систем оптической связи на дистанции до 80 км. Данный модуль содержит 4-канальный оптический передатчик, 4-канальный оптический приемник и блок управления модулем, включающий 2-проводной последовательный интерфейс. Оптические сигналы мультиплексируются в одномодовое волокно через стандартный промышленный разъем LC

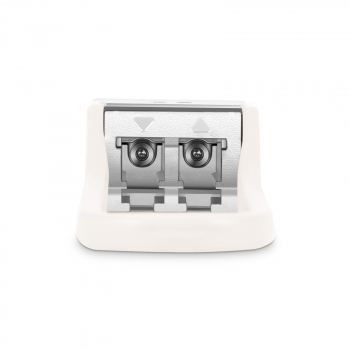

Центральные длины волн 4 каналов составляют 1295/1300/1305/1310нм. Модуль оснащен дуплексным разъемом LC/LC для оптического интерфейса и 38-контактным разъемом для электрического интерфейса. Чтобы свести к минимуму оптическую дисперсию в магистральных системах, с этим модулем необходимо использовать одномодовое волокно (SMF).

Продукт разработан с учетом форм-фактора, оптических/электрических соединений и цифрового диагностического интерфейса в соответствии с многосторонним соглашением QSFP28 MSA. Он спроектирован для работы в самых суровых внешних условиях, включая экстремальные значения температуры, влажности и электромагнитных помех.

Особенности:

Конструкция с 4-канальным мультиплексором/демультиплексором (MUX/DEMUX) LAN-WDM
Соответствие спецификации QSFP28 MSA

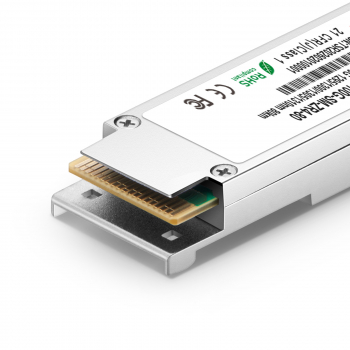

38-контактный электрический интерфейс с возможностью «горячей» замены
Электрический интерфейс 4x25G
Дальность передачи до 80 км по одномодовому волокну (SMF)
Поддержка суммарной скорости передачи данных 103,125 Гбит/с
Суммарная пропускная способность > 100 Гбит/с
Дуплексные разъемы LC/LC
Работа от одного источника питания +3,3 В
Диапазон температур от 0°C до 70°C
Соответствие стандарту RoHS 2.0
Максимальное энергопотребление 6,5 Вт

Оптические параметры (EOL, TOP = от 0 до +70 °C, VCC = от 3,135 до 3,465 В)

Parameter	Symbol	Min	Typ	Max	Unit	Ref.
Transmitter
Signaling Speed per Lane		25.78125 ± 100 ppm			Gb/s
Wavelength Assignment	L0	1294.53	1295.56	1296.59	nm
	L1	1299.02	1300.05	1301.09	nm
	L2	1303.54	1304.58	1305.63	nm
	L3	1308.09	1309.14	1310.19	nm
Side-mode Suppression Ratio	SMSR	30	-	-	dB
Total Average Launch Power	PT	8	-	12.5	dBm
Average Launch Power, each Lane	TXPx	2	-	6.5	dBm
Difference in Launch Power between any two Lanes (OMA)		-	-	3	dB
Extinction Ratio	ER	6	-	-	dB
Transmitter Eye Mask Definition {X1, X2, X3, Y1, Y2, Y3}		0.25, 0.4, 0.45, 0.25, 0.28, 0.4
Optical Return Loss Tolerance		-	-	20	dB
Average Launch Power OFF Transmitter, each Lane	Poff			-30	dBm
Relative Intensity Noise	Rin			-130	dB/HZ	1
Optical Return Loss Tolerance		-	-	-12	dB
Mask margin		5			%
Receiver
Signaling Speed per Lane		25.78125 ± 100 ppm			Gb/s
Wavelength Assignment	L0	1294.53	1295.56	1296.59	nm
	L1	1299.02	1300.05	1301.09	nm
	L2	1303.54	1304.58	1305.63	nm
	L3	1308.09	1309.14	1310.19	nm
Damage Threshold	THd	6.5			dBm
Average receiver power, each lane		-28		2	dBm
Receiver Power (OMA), each Lane	OMA	-	-	-4.5	dBm
Receiver Sensitivity (OMA) per Lane	Rxsens			-28	dBm	1
Receiver 3 dB electrical upper cut off frequency, each lane				31	GHz
Receiver Reflectance	Rrx			-26	dB
LOS De-Assert	LOSD	-	-	-29	dBm
LOS Assert	LOSA	-40	-	-	dBm
LOS Hysteresis	LOSH	0.5	-	-	dB
Link Budget			-31		dB

Примечание

Чувствительность указана при BER@10E-5 с использованием FEC

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	SMF (одномодовое)
Форм-фактор:	QSFP28
Скорость передачи данных:	100 Гбит/с
Дальность передачи:	80 км
Оптический бюджет:	28 дБ
