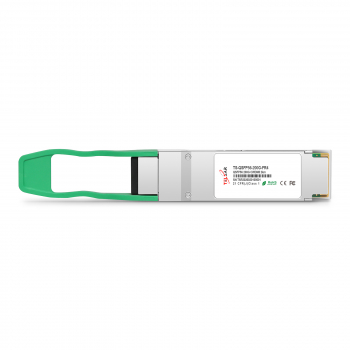

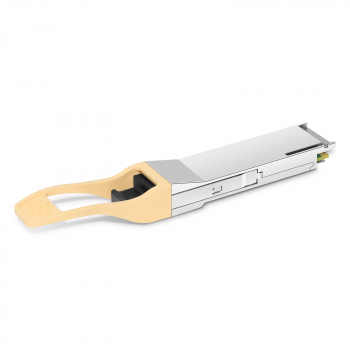

Модуль оптический QSFP56 (200G) CWDM8, до 2км, DMM, LC - TS-QSFP56-200G-FR4 TELSAR

TS-QSFP56-200G-FR4 TELSAR - модуль трансивер 200 Гбит/с, предназначенный для сетей оптической связи на дистанциях до 2 км. Конструкция соответствует стандарту IEEE 802.3bs 200GBASE-FR4. Модуль преобразует 4 входных канала электрических данных 50 Гбит/с (PAM4) в 4 оптических сигнала CWDM и мультиплексирует их в один канал для оптической передачи 200 Гбит/с (PAM4). На стороне приемника модуль выполняет обратное оптическое демультиплексирование входного сигнала 200 Гбит/с (PAM4) на 4 канала CWDM и преобразует их в 4 выходных канала электрических данных.

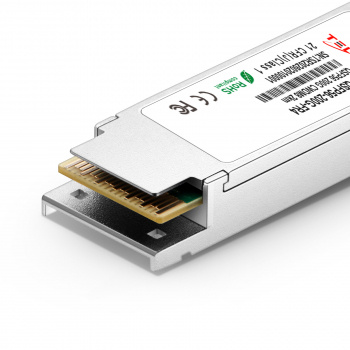

Центральные длины волн четырех каналов CWDM составляют 1271, 1291, 1311 и 1331 нм согласно сетке длин волн CWDM, определенной в ITU-T G.694.2. Модуль оснащен дуплексным разъемом LC для оптического интерфейса и 38-контактным разъемом для электрического интерфейса. Для минимизации оптической дисперсии в магистральных системах должно использоваться одномодовое волокно (SMF). Для поддержки передачи до 2 км требуется использование Host FEC.

Продукт разработан в соответствии с соглашением QSFP56 MSA по форм-фактору, оптическим/электрическим соединениям и интерфейсу цифровой диагностики. Модуль спроектирован для работы в суровых внешних условиях, включая перепады температуры, влажности и электромагнитные помехи.

Особенности

• Соответствие IEEE802.3bs 200GBASE-FR4
• Соответствие QSFP56 MSA
• Конструкция с MUX/DEMUX на 4 канала CWDM
• Поддержка совокупной скорости передачи данных 212,5 Гбит/с
• Дальность передачи до 2 км по одномодовому волокну (SMF) с FEC
• Рабочая температура: от 0°C до +70°C
• Электрический интерфейс 200GAUI-4
• Максимальное энергопотребление 5 Вт

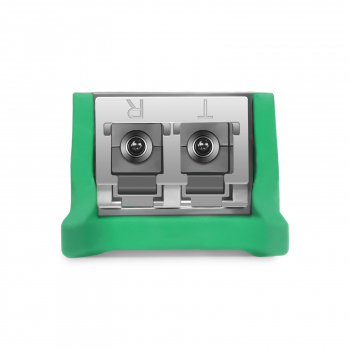

• Дуплексный разъем LC
• Соответствие RoHS

Оптические характеристики

Notes:

[ 1] Average launch power, each lane (min) is informative and not the principaindicator of signastrength. A transmitter with launch power below this value cannot be compliant; however, a value above this does not ensure compliance.

[2] Even if the TDECQ < 1.4 dB for an extinction ratio of   ≥ 4.5 dB or TDECQ < 1.3 dB for an extinction ratio of <

4.5 dB, the OMAouter (min) must exceed the minimum value specified here.

[3]The receiver shalbe able to tolerate, without damage, continuous exposure to an opticainput signahaving this average power level.

[4]Average receive power, each lane (min) is informative and not the principaindicator of signastrength. A received power below this value cannot be compliant; however, a value above this does not ensure compliance.

[5]Measured with conformance test signafor BER = 2.4x10-4.

[6]These test conditions are for measuring stressed receiver sensitivity. They are not characteristics of the receiver.
