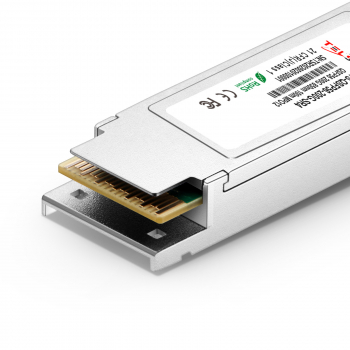

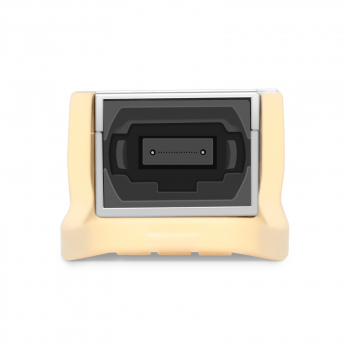

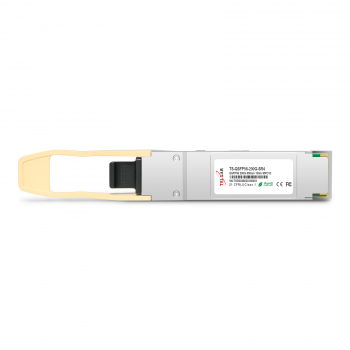

TS-QSFP56-200G-SR4 TELSAR — это четырехканальный (4x 53,125 Гбит/с) многомодовый оптический трансивер с поддержкой горячей замены, разъем MPO12.
Модуль объединяет четыре параллельных канала с символьной скоростью 26,5625 ГБод на каждый канал. Дальность передачи составляет до 70 м по волокну OM3 или до 100 м по волокну OM4 с использованием FEC.
|
Parameter |
Min |
Typical |
Max |
Unit |
|
Signaling Rate, each lane (range) |
26.5625±100ppm |
GBd |
||
|
Center Wavelength Range |
840 |
|
860 |
nm |
|
Modulation Format |
PAM4 |
|||
|
RMS spectral width |
|
|
0.6 |
nm |
|
Average launch power, each lane |
-6.5 |
|
4 |
dBm |
|
Outer Optical Modulation Amplitude (OMAouter), each lane |
-4.5 |
|
3 |
dBm |
|
Launch power in OMAouter minus TDECQ |
-5.9 |
|
|
dBm |
|
Transmitter and dispersion eye closure for PAM4 (TDECQ), each lane |
|
|
4.5 |
dB |
|
Extinction ratio, each lane |
3 |
|
|
dB |
|
Optical return loss tolerance |
|
|
12 |
dB |
|
Encircled flux |
≥86% at 19um ≤30% at 4.5um |
|
||
|
Parameter |
Min |
Typical |
Max |
Unit |
|
Signaling Rate, each lane (range) |
26.5625±100ppm |
GBd |
||
|
Center Wavelength Range |
840 |
|
860 |
nm |
|
Modulation Format |
PAM4 |
|||
|
Average receive power, each lane |
-8.4 |
|
4 |
dBm |
|
Receive power, each lane (OMAouter) |
|
|
3 |
dBm |
|
Receiver reflectance |
|
|
-12 |
dB |
|
Stressed receiver sensitivity (OMAouter), each lane |
|
|
-3.4 |
dBm |
|
Receiver sensitivity (OMAouter), each lane |
Max(-6.5, SECQ-7.9) |
dBm |
||
|
Stressed eye closure for PAM4 (SECQ), lane under test |
|
4.5 |
|
dB |
|
SECQ – 10log10(Ceq) (max), lane under test |
|
|
4.5 |
dB |
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | MPO/MTP |
| Тип волокна: | MMF (многомодовое) |
| Форм-фактор: | QSFP56 |
| Скорость передачи данных: | 200 Гбит/с |
| Дальность передачи: | 100 м |
| Оптический бюджет: | 3.5 дБ |
