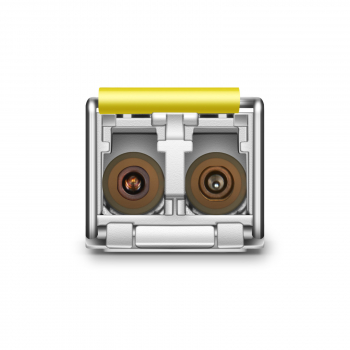

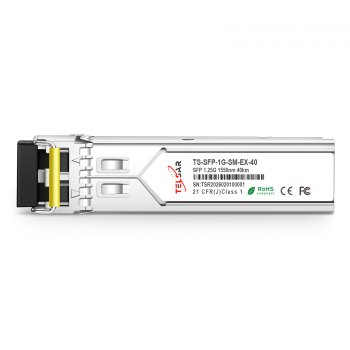

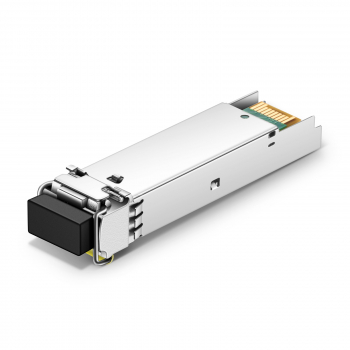

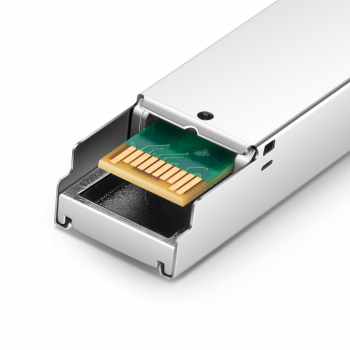

Модуль оптический SFP (1G), до 40км, DDM, LC/LC - TS-SFP-1G-SM-EX-40 TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 1 685 p ⓘ
Оптовая цена - 1 634 p
цена указана за шт.

файлы

Подробное описание и характеристики TS-SFP-1G-SM-EX-40

Описание

TS-SFP-1G-SM-EX-40 TELSAR представляет собой высокопроизводительный SFP модуль, поддерживающий двойную скорость передачи данных 1,25 Гбит/с / 1,0625 Гбит/с и обеспечивающие дальность передачи до 40 км по одномодовому (SMF) волокну.

Трансивер состоит из трех основных компонентов: лазерного передатчика на базе FP-лазера, PIN-фотодиода со встроенным трансимпедансным предусилителем (TIA) и управляющего микроконтроллера (MCU). Модуль полностью соответствуют требованиям безопасности лазеров Класса I. Совместим со спецификацией SFP Multi-Source Agreement (MSA) и стандартом SFF-8472.

Поддержка двойной скорости передачи данных: 1,25 Гбит/с / 1,063 Гбит/с
• FP-лазера 1310 нм и PIN-фотодетектор для передачи данных до 40 км
• Полное соответствие стандартам SFP MSA и SFF-8472
Дуплексный оптический разъем LC
• Функция цифрового мониторинга параметров (DDM): с внутренней или внешней калибровкой
• Совместимость со стандартом SONET OC-24-LR-1
• Соответствие экологическим директивам RoHS
• Питание от одного источника +3,3 В
• Рабочий диапазон температур корпуса:): от -0 до +70 °C

4、Absolute Maximum Ratings

Table 1 - Absolute Maximum Ratings

Parameter	Symbol	Min	Max	Unit
Supply Voltage	Vcc	-0.5	4.5	V
Storage Temperature	Ts	0	+70	°C
Operating Humidity	-	5	85	%

5、Recommended Operating Conditions

Table 2 - Recommended Operating Conditions

Parameter		Symbol	Min	Typical	Max	Unit
Operating Case Temperature	Standard	Tc	0		+70	°C
Operating Case Temperature	Industrial	Tc	-40		+85	°C
Power Supply Voltage		Vcc	3.13	3.3	3.47	V
Power Supply Current		Icc			300	mA
Data Rate				1.25		Gbps

6、Optical and Electrical Characteristics

Table 3 - Optical and Electrical Characteristics

Parameter		Symbol		Min	Typical	Max	Unit	Notes
Transmitter
Centre Wavelength			λc	1260	1310	1360	nm
Spectral Width (RMS)			σ			4	nm
Average Output Power			Pout	-9		-3	dBm	1
Extinction Ratio			ER	9			dB
Optical Rise/Fall Time (20%~80%)			t_r/t_f			0.26	ns
Data Input Swing Differential			V_IN	400		1800	mV	2
Input Differential Impedance			Z_IN	90	100	110	Ω
TX Disable	Disable			2.0		Vcc	V
TX Disable	Enable			0		0.8	V
TX Fault	Fault			2.0		Vcc	V
TX Fault	Normal			0		0.8	V
Receiver
Centre Wavelength			λc	1260		1580	nm
Receiver Sensitivity						-19	dBm	3
Receiver Overload				-3			dBm	3
LOS De-Assert			LOS_D			-24	dBm
LOS Assert			LOS_A	-35			dBm
LOS Hysteresis				1		4	dB
Data Output Swing Differential			Vout	400		1800	mV	4
LOS			High	2.0		Vcc	V
LOS			Low			0.8	V

Notes:

The optical power is launched into
PECL input, internally AC-coupled and
Measured with a PRBS 27-1 test pattern @1250Mbps, BER ≤1×10-12.
Internally AC-coupled.

7、Timing and Electrical

Table 4 - Timing and Electrical

Parameter	Symbol	Min	Typical	Max	Unit
Tx Disable Negate Time	t_on			1	ms
Tx Disable Assert Time	t_off			10	µs
Time To Initialize, including Reset of Tx Fault	t_init			300	ms
Tx Fault Assert Time	t_fault			100	µs
Tx Disable To Reset	t_reset	10			µs
LOS Assert Time	t_loss_on			100	µs
LOS De-assert Time	t_loss_off			100	µs
Serial ID Clock Rate	f_serial_clo ck			400	KHz
MOD_DEF (0:2)-High	V_H	2		Vcc	V
MOD_DEF (0:2)-Low	V_L			0.8	V

8、Diagnostics

Table 5 – Diagnostics Specification

Parameter	Range	Unit	Accuracy	Calibration
Temperature	0 to +70	°C	±3°C	Internal / External
Temperature	-40 to +85	°C	±3°C	Internal / External
Voltage	3.0 to 3.6	V	±3%	Internal / External
Bias Current	0 to 100	mA	±10%	Internal / External
TX Power	-14 to -8	dBm	±3dB	Internal / External
RX Power	-28 to -3	dBm	±3dB	Internal / External

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	SMF (одномодовое)
Форм-фактор:	SFP
Скорость передачи данных:	1.25 Гбит/с
Дальность передачи:	40 км
Оптический бюджет:	19 дБ
