Описание и характеристики TS-SFP-1G-SM-ZX-80 TELSAR

Описание

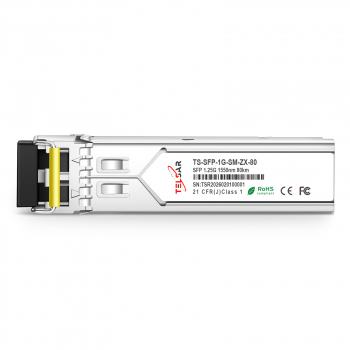

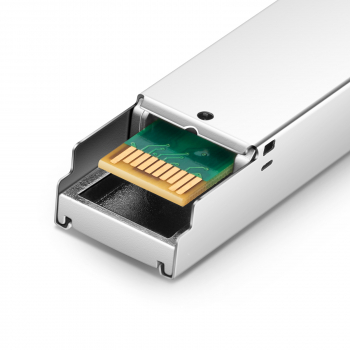

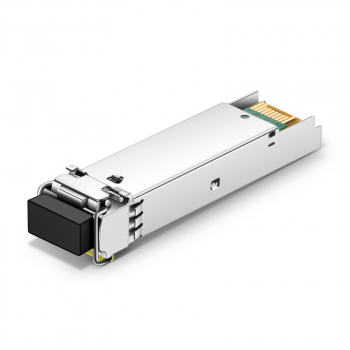

TS-SFP-1G-SM-ZX-80 TELSAR представляет собой высокопроизводительный SFP модуль, поддерживающий двойную скорость передачи данных 1,25 Гбит/с / 1,0625 Гбит/с и обеспечивающие дальность передачи до 80 км по одномодовому (SMF) волокну.
Трансивер состоит из трех основных компонентов: высокопроизводительного передатчик EML 1550 нм, высокочувствительного приемника APD и управляющего микроконтроллера (MCU). Модуль полностью соответствуют требованиям безопасности лазеров Класса I. Совместим со спецификацией SFP Multi-Source Agreement (MSA) и стандартом SFF-8472.

Поддержка двойной скорости передачи данных: 1,25 Гбит/с / 1,063 Гбит
Высокопроизводительный передатчик EML 1550 и высокочувствительный приемник APD
Дальность передачи до 80 км по одномодовому волокну (SMF) 9/125 мкм
Полное соответствие стандартам SFP MSA и SFF-8472

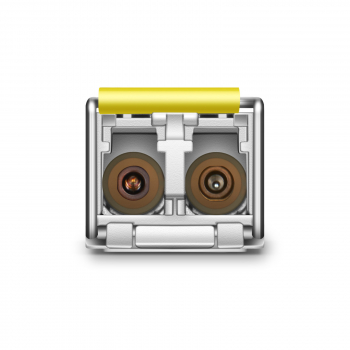

Дуплексный оптический разъем LC
Функция цифрового мониторинга параметров DDM
Совместимость со стандартом SONET OC-24-LR-1
Соответствие экологическим директивам RoHS
Питание от одного источника +3,3 В
Рабочий диапазон температур корпуса:): от -0 до +70 °C

Absolute Maximum Ratings

Parameter	Symbol	Min.	Typical	Max.	Unit
Storage Temperature	TS	-40		+85	°C
Supply Voltage	VCC	-0.5		4	V
Relative Humidity	RH	0		85	%
Industrial	TC	-40		+85	°C
Commercial	TC	0		70	°C

Electrical Characteristics (TOP = Tc, VCC = 3.135 to 3.465 Volts)

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Supply Voltage	Vcc	3.14	3.30	3.47	V
Supply Current	Icc			600	mA
Inrush Current	Isurge			Icc+30	mA
Maximum Power	Pmax			2	W
Transmitter Section:
Input differential impedance	Rin		100		□Ω	1
Single ended data input swing	Vin PP	180		700	mVp-p	2
Transmit Disable Voltage	VD	2		Vcc	V	3
Transmit Enable Voltage	VEN	Vee		Vee+ 0.8	V
Transmit Disable Assert Time	Tdessert			10	us
Receiver Section:
Rx Output Diff Voltage	Vo	300		850	mV	3
Data output rise time	tr	30			ps	4
Data output fall time	tf	30			ps	4
LOS Fault	Vlosfault	2		VCC_host	V	5
LOS Normal	Vlos norm	Vee		Vee+0.8	V	5

Note:

Connected directly to TX data input pins. AC coupling from pins into laser driver IC.
Per SFF-8431 Rev 3.0
Into 100 ohms differential termination.
20%～80%
LOS is an open collector output. Should be pulled up with 4.7k – 10kΩ on the host board. Normal operation is logic 0; loss of signal is logic 1. Maximum pull-up voltage is 5.5V.

Optical Parameters(TOP = Tc, VCC = 3.135 to 3.465 Volts)

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Transmitter Section:
Center Wavelength	λc	1530	1550	1570	nm
Spectral Width	△λ			0.3	nm
Side Mode Suppression Ratio	SMSR	30			dB
Optical Output Power	Pout	0		5	dBm
Optical Power OMA	POMA	-2.1			dBm
Optical Rise/Fall Time	tr / tf			260	ps
Laser Off Power	Poff			-30	dBm
Extinction Ratio	ER	8.2			dB
Transmitter Dispersion Penalty	TDP			3.0	dB	2
Relative Intensity Noise	RIN			-128	dB/Hz	3
Optical Return Loss Tolerance		21			dB
Eye Mask for Optical Output	Compliant with IEEE802.3 z (class 1 laser safety)
Receiver Section:
Optical Input Wavelength	□	1530		1570	nm
Receiver Overload	Pol	-7			dBm	5
RX Sensitivity	Sen			-21	dBm	4
Stressed Sensitivity (OMA)	SenST				dBm	4
RX_LOS Assert	LOS A	-36			dBm
RX_LOS Deassert	LOS D			-22	dBm
RX_LOS Hysteresis	LOS H	0.5			dB
Receiver Reflectance	Rrx			-26	dB

Note:

Average power figures are informative only, per IEEE802.3ae.
TWDP figure requires the host board to be SFF-8431compliant. TWDP is calculated using the Matlab code provided in clause 68.6.6.2 of IEEE802.3ae.
12dB reflection.
Conditions of stressed receiver tests per IEEE802.3ae. CSRS testing requires the host board to be SFF-8431 compliant.
Receiver overload specified in OMA and under the worst comprehensive stressed condition.

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	SMF (одномодовое)
Форм-фактор:	SFP
Скорость передачи данных:	1.25 Гбит/с
Дальность передачи:	80 км
Оптический бюджет:	26 дБ
