Подробное описание и характеристики TS-SFP-1G-I-SM-LX-10

Описание

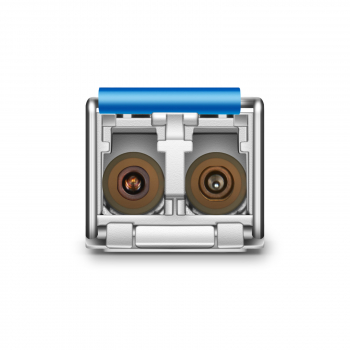

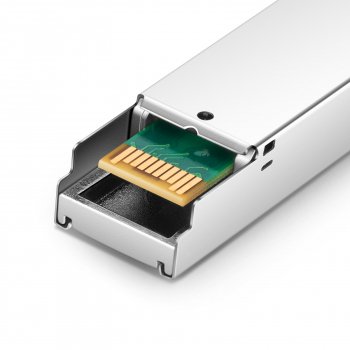

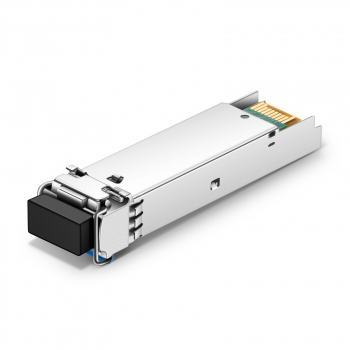

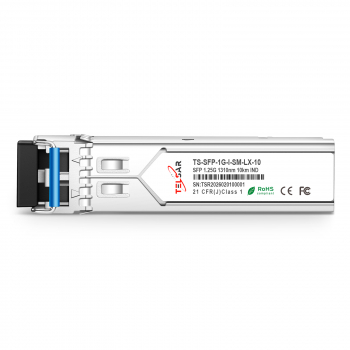

Оптический промышленный модуль TS-SFP-1G-I-SM-LX-10 TELSAR форм-фактора SFP предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 1,25 Гбит/с на максимальную дальность до 10км. Рабочая длина волны 1310нм, оптический бюджет 11дБ, тип лазера: FP. Модуль оснащен дуплексным разъемом LC/LC, поддерживает функцию Digital Diagnostics Monitoring (DDM) для контроля параметров производительности в реальном времени.

Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.

Особенности:

Промышленный
Скорость передачи данных 1,25 Гбит/с
Тип модуля: Двухволоконный
Мощность передатчика: -8 ~ -3 дБм
Чувствительность приемника: -23дБм
1310нм, FP-лазер и PIN-фотодетектор
Соответствует стандартам SFP MSA и SFF-8472 с дуплексным LC-разъемом
Цифровой диагностический мониторинг (DDM)
Передача до 10км с волокном 9/125мкм SMF
Соответствует требованиям RoHS
Питание: 3,3В
Диапазон рабочих температур: -40+85°С

Absolute Maximum Ratings

Parameter	Symbol	Min.	Typical	Max.	Unit
Storage Temperature	TS	-40		+85	°C
Supply Voltage	VCC	-0.5		4	V
Relative Humidity	RH	0		85	%

Recommended Operating Environment:

Parameter		Symbol	Min.	Typical	Max.	Unit
Case operating Temperature	Industrial	TC	-40		+85	°C
	Extended		-20		+85
	Commercial		0		70

Electrical Characteristics (TOP = Tc, VCC = 3.135 to 3.465 Volts)

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Supply Voltage	Vcc	3.14	3.30	3.47	V
Supply Current	Icc			280	mA
Inrush Current	Isurge			Icc+30	mA
Maximum Power	Pmax			1.0	W
Transmitter Section:
Input differential impedance	Rin	90	100	110
Single ended data input swing	Vin PP	200		1200	mVp-p
Transmit Disable Voltage	VD	Vcc – 1.3		Vcc	V	2
Transmit Enable Voltage	VEN	Vee		Vee+ 0.8	V
Transmit Disable Assert Time	Tdessert			10	us
Receiver Section:
Single ended data output swing	Vout,pp	250		1000	mv	3
Data output rise time	tr			260	ps	4
Data output fall time	tf			260	ps	4
LOS Fault	Vlosfault	Vcc – 0.5		VCC_host	V	5
LOS Normal	Vlos norm	Vee		Vee+0.5	V	5
Power Supply Rejection	PSR	100			mVpp	6
Deterministic Jitter Contribution	RXΔDJ			51.7	ps
Total Jitter Contribution	RXΔTJ			122.4	ps

Note:

AC coupled.
Or open circuit.
Into 100 ohm differential termination.
LOS is LVTTL. Logic 0 indicates normal operation; logic 1 indicates no signal detected.
All transceiver specifications are compliant with a power supply sinusoidal modulation of 20 Hz to 1.5MHz up to specified value applied through the power supply filtering network shown on page 23 of the Small

Form-factor Pluggable (SFP) Transceiver Multi-Source Agreement (MSA), September 14, 2000.

Optical Parameters(TOP = Tc, VCC = 3.135 to 3.465Volts)

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Transmitter Section:
Center Wavelength	λc	1270	1310	1350	nm
Spectral Width(-20dB)	σ			3	nm
Side Mode Suppression Ratio	SMSR	30			dB
Optical Output Power	Pout	-8		-3	dBm	1
Optical Rise/Fall Time	tr / tf			260	ps	2
Extinction Ratio	ER	9			dB
Relative Intensity Noise	RIN			-120	dB/Hz
Deterministic Jitter Contribution	TXΔDJ			56.6	ps
Total Jitter Contribution	TXΔTJ			119	ps
Eye Mask for Optical Output	Compliant with IEEE802.3 z (class 1 laser safety)
Receiver Section:
Optical Input Wavelength		1100		1610	nm
Receiver Overload	Pol	-3			dBm	4
RX Sensitivity	Sen		-23	-20	dBm	4
RX_LOS Assert	LOS A	-35			dBm
RX_LOS Deassert	LOS D			-21	dBm
RX_LOS Hysteresis	LOS H	0.5			dB
General Specifications
Data Rate	BR		1250		Mb/s
Bit Error Rate	BER			10-12
Max. Supported Link Length on 9/125μm SMF@1.25G	LMAX			20	km
Total System Budget	LB	15			dB

Note

The optical power is launched into SMF.
20-80%.
Jitter measurements taken using Agilent OMNIBERT 718 in accordance with GR-253.
Measured with PRBS 27-1at 10-12BER

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Промышленное
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	SMF (одномодовое)
Форм-фактор:	SFP
Скорость передачи данных:	1.25 Гбит/с
Дальность передачи:	10 км
Оптический бюджет:	11 дБ
