В разделе «Решения» на нашем сайте уже были рассмотрены различные схемы приема и обработки контента на базе представленного у нас в продаже оборудования: DMM модулей от PBI, универсальной платформы EMR3.0 Sumavision, головной станции PBI DCP-3000, головной станции Dexin DHP-400. Модулирование аналогового телевизионного сигнала рассматривается на примере оборудования IPPAL-32 TVBS, модулей DMM-1701 PBI. Комбинирование этих различных схем позволит получить огромное количество цифровых и аналоговых каналов, готовых для вещания абонентам.
Описываемое далее решение рассматривает одну из типовых схем организации распределительной сети по технологии PON, позволяющей предоставлять абонентам услуги высокоскоростного доступа в интернет, телевидения, телефонии и другие сервисы.
PON (аббр. от англ. Passive optical network, пассивная оптическая сеть) — технология пассивных оптических сетей. Распределительная сеть доступа PON основана на древовидной волоконно-кабельной архитектуре с пассивными оптическими разветвителями (т.н. сплиттерами) на узлах, представляет экономичный способ обеспечить широкополосную передачу информации. При этом архитектура PON обладает необходимой эффективностью наращивания узлов сети и пропускной способности в зависимости от настоящих и будущих потребностей абонентов.
Для функционирования PON сети из активного оборудования минимально (без услуг КТВ и телефонии) необходимы только OLT в ядре сети и абонентские приставки ONT/ONU. Между OLT и ONT не находится никакого другого активного оборудования, что и является основным преимуществом данной схемы организации передачи сигнала.
В рамках бюджета оптической сети по затуханиям оптического сигнала подбираются SFP модули и EDFA необходимой мощности оптического сигнала, оптические сплиттеры необходимого коэффициента деления для обеспечения возможности подвода оптического кабеля ко всем потенциальным абонентам и предоставления оптического сигнала необходимой мощности для ONU. Например, абонентский терминал TS704GW-DAX TELSAR работает с оптической мощностью GPON до -28dBm и 1550нм от -18 до 0dBm.
Основной функцией OLT (Optical Line Terminal) является кадрирование, временное мультиплексирование (TDM) и прием/передача сигнала абонентам сети. Основными стандартами OLT являются EPON, GPON и XGS-PON.
Представленный в данном решении оптический терминал TS1616S TELSAR работает по стандарту GPON. Это означает, что один порт OLT поддерживает до 128 абонентских терминалов. 16 портов TS1616S TELSAR суммарно поддерживают работу 2048 терминалов.
Для передачи сигнала по оптике также используется WDM мультиплексирование. От оператора ко всем абонентам сигнал передаётся на длинах волн 1490 и 1550нм, обратный сигнал от всех абонентов поступает на волне 1310 нм. Технология TDM (Time Division Multiplexing) позволяет корректно передавать и получать сигнал от всех 128 терминалов на одном порту на одной и той же длине волны, разбивая передачу данных в канале на временные интервалы, в каждом интервале идет общение только с одним терминалом.

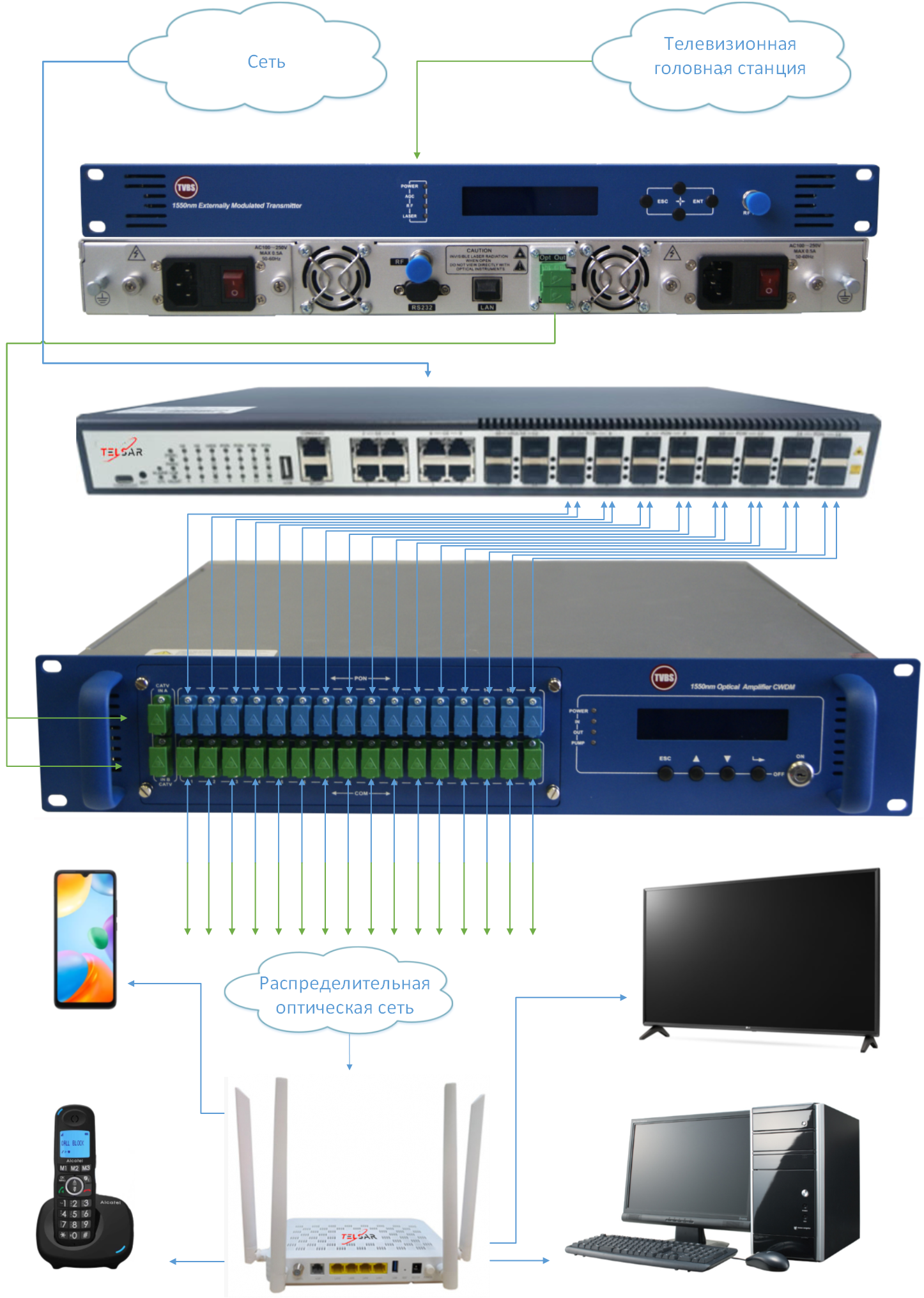

В данном решение рассматривается использование следующего оборудования по следующей схеме:

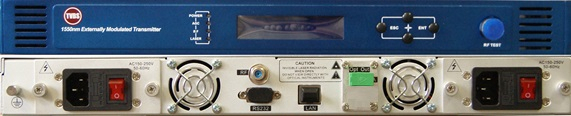

Оптический передатчик OT1550SQ-2xN TVBS
Преобразовывает высокочастотный телевизионный сигнал с КТВ головной станции в оптический. N-необходимая выходная оптическая мощность. Может быть от 5дБм до 10дБм, что позволяет подключать передатчик напрямую на вход EDFA, без использования оптического аттенюатора. Входная оптическая мощность EDFA1550HQ-36-WD TVBS -5 ... +10дБм.

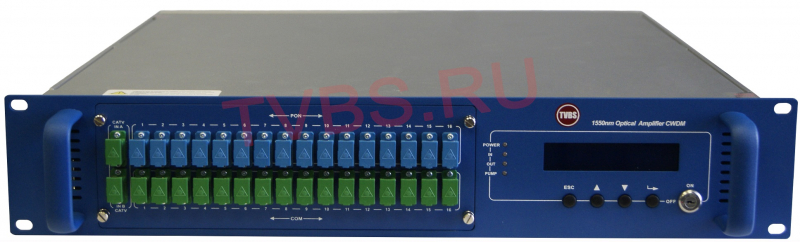

Оптический усилитель EDFA1550HQ-36-WD TVBS со встроенным WDM мультиплексором
Оптические усилители серии EDFA1550-WD TVBS используются в PON сетях с системами аналогового и цифрового кабельного телевидения и широкополосного доступа интернет. Обеспечивают непосредственное усиление мощности оптических сигналов КТВ, без их преобразования в электрические сигналы и обратно, на каждый выходной порт сигнал идет со встроенного WDM мультиплексора 1310/1490/1550нм, что позволяет легко встраивать данный усилитель в PON сети, получая на выходе готовый сигнал КТВ + интернет для передачи абонентам на ONT. Это идеальное оборудование для PON сетей FTTx, обеспечивающее гибкое и недорогое решение для интеграции WDM и FTTH.
Выходная оптическая мощность с каждого порта и количество портов опциональны и подбираются заказчиком оборудования исходя из потребностей, характеристик OLT/ONU и оптического бюджета.
Оптический линейный терминал на 16 портов GPON OLT – TS1616S TELSAR
Серия TS16xxS — это высокоинтегрированные OLT средней емкости с технологией GPON, предназначенная для операторов связи, интернет-провайдеров (ISP), корпоративных клиентов и применения в кампусных сетях. Модель TS16xxS соответствует техническим стандартам ITU-T G.984/G.988, отличается открытой архитектурой, высокой совместимостью, надежностью и развитым программным обеспечением. Устройство может широко применяться для организации доступа по технологии FTTH у операторов связи, а также в сетях государственных учреждений, на предприятиях, в бизнес-парках и учебных заведениях.
Устройства серии TS16xxS имеют высоту всего 1U, что упрощает их установку и обслуживание, а также экономит пространство в стойке. Поддержка смешанной сетевой конфигурации с использованием ONU различных типов или производителей позволяет операторам значительно сократить затраты.
Абонентский терминал ONT TS704GW-DAX TELSAR
Это абонентское терминальное устройство доступа для оптических сетей xPON (EPON/GPON), представляющее собой высокоинтегрированное решение с двухдиапазонным Wi-Fi 6. Данный терминал предназначен для организации доступа по технологии «оптика в дом» (FTTH) у операторов связи. Устройство поддерживает сверхширокополосный доступ по восходящей линии на базе технологий EPON/GPON и предоставляет пользователям базовые функции Wi-Fi, маршрутизации, VoIP (IP-телефонии), гигабитного Ethernet, а также интерфейс CATV (кабельного телевидения) на стороне абонента. Сетевые порты восходящей линии (upstream) устройства TS704GW-DAX представлены портом xPON. Порты нисходящей линии (downstream) для подключения пользовательских устройств включают: 4 гигабитных порта RJ-45 (GE), один порт USB, один порт VoIP, один порт CATV и беспроводной интерфейс WLAN с поддержкой двухдиапазонного Wi-Fi 6 (AX3000).
Кроме того, возможно использование оборудования PON других производителей, например:
Оптический терминал 16PON GPON OLT - FD1616S C-DATA
GPON OLT FD1616S-B0 полностью соответствует стандартам ITU G.984.x, IEEE 802.3x и FSAN, представляет собой монтируемое в стойку устройство высотой 1U с комбинированными 4 портами GbE или 4 слотами под SFP, 2*10GbE и 16 GPON портами. Каждый порт GPON поддерживает коэффициент деления 1:128. Максимум OLT поддерживает до 2048 абонентских терминалов. Обладает высокой производительностью и компактными размерами, удобен и гибок в использовании.
Абонентский терминал ONT GEPON/GPON - FD804GW-DAX C-DATA
Работает в сетях GEPON/GPON, переключение в соответствующий режим происходит автоматически. 4 порта Gigabit Ethernet, 1 выход RF (КТВ), 2FXS (телефон) порта, WiFi 2.4/5GHZ. Устанавливается в помещении абонента. Работает с оптической мощностью GPON до -28dBm и CATV 1550нм от -18 до –0dBm. Выходной уровень с RF порта 78дБмкВ (-12..-2dBm AGC). 2 RJ-11 порта под 2 линии по SIP или H.248 протоколу.
